功能说明:

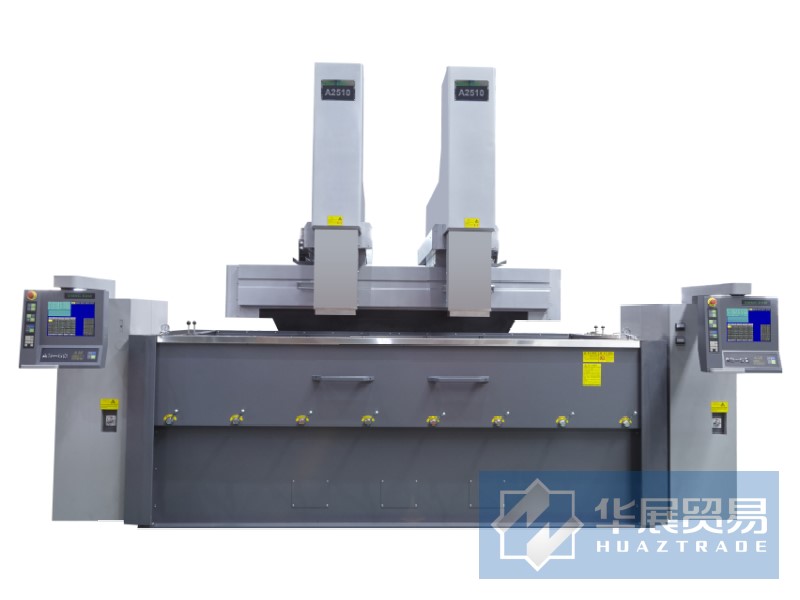

ADI2500是性能先进的新型双头火花机,集结了许多最先进的技术,对铜公和石墨都具有很好的加工效率与效果,铜公加工纹面均匀、损耗小,石墨骨位加工速度快、效果良好。也可以作为石墨火花机,专门使用石墨电极进行加工,性能优异。
该系列内置专家数据库系统,火花机操作非常容易,只需简单选择相应模块,便能自动编辑加工程式,按预期效果完成加工要求。是一款非常易于操作的数控电火花机床。
配备有高速石墨加工回路、硬质合金专用回路、钛合金专用回路、镜面加工回路、超高精加工回路、表面均化加工回路(选配)等。
石墨电极高速、低损耗加工
钨钢等硬质合金高速加工
各类大件高速均匀加工
ADI2500是中国镜面火花机设备厂家——北京迪蒙数控推出的新型电火花机床,作为中国火花机技术奠基人和开拓者、国内镜面火花机技术源头,迪蒙数控技术底蕴深厚,在国内火花机领域有很高的声誉。北京迪蒙火花机在市场上拥有广泛的用户群体,产品标志“DMNC-EDM”。
主机参数表
产品系列 | ADI 系列 | |
机床型号 | 单位 | 2500 |
工作台面尺寸 (材质) | mm | 2800*1300 (铸铁) |
工作台承重 | T | 9 |
X 轴行程 | mm | 1800 |
Y 轴行程 | mm | 1000 |
Z 轴行程 | mm | 600 |
工作台面至主轴下端板的距离 | mm | 750~1350 |
最大电极重量 | KG | 400 |
工作液槽内腔尺寸 | mm | 3800*1800*800 |
最高液位 | mm | 550 |
工作液箱容积 | L | 4900 |
机床重量 | T | 18.4 |
机床外形尺寸 | mm | 5700*5500*3900 |
重复精度(X\Y\Z全行程) | mm | 0.006\0.004\0.004 |
油槽开闭方式 | 手动升降 | |
润滑系统 | 手动 |
数控电源装置 | 全系列 |
最大加工电流 | 50A |
电源输入规格 | 380V |
操作系统 | windows 7 |
系统语言 | 中文/英文 |
用户存储容量 | 标准>500MB,可制定 |
存储方式 | CF卡、外部存储器 |
输入方式 | 触摸屏、USB、LAN |
外部接口类型 | USB、LAN |
显示方式 | 15寸液晶屏 |
同时控制轴数 | 四轴四联动 |
最大加工效率 | ≥500mm3/min |
最小电极损耗 | ≤0.05% |
最优表面粗糙度Ra | ≤0.08μm |
坐标数 | 60 |
补偿系统 | 各轴分别进行步距误差补偿、平面步距误差补偿、扭距补偿、间隙补偿 |
编辑功能 | 加工过程中可进行NC文件编辑 |
图形显示功能 | XY/YZ/ZX平面、加工中描图、后台的描图、摇动形状的描图、放电图等 |
最小指令单位 | 1μm |
最小驱动单位 | 1μm |
最大进给速度 | 4m/min |
最大抬刀速度 | 5m/min |
机床总功率 | 9KW |
摇动类型 | 自由摇动、象限摇动、锁定摇动、立体摇动 |
加工编辑工具 | 专家系统 LN辅助工具、procon |
