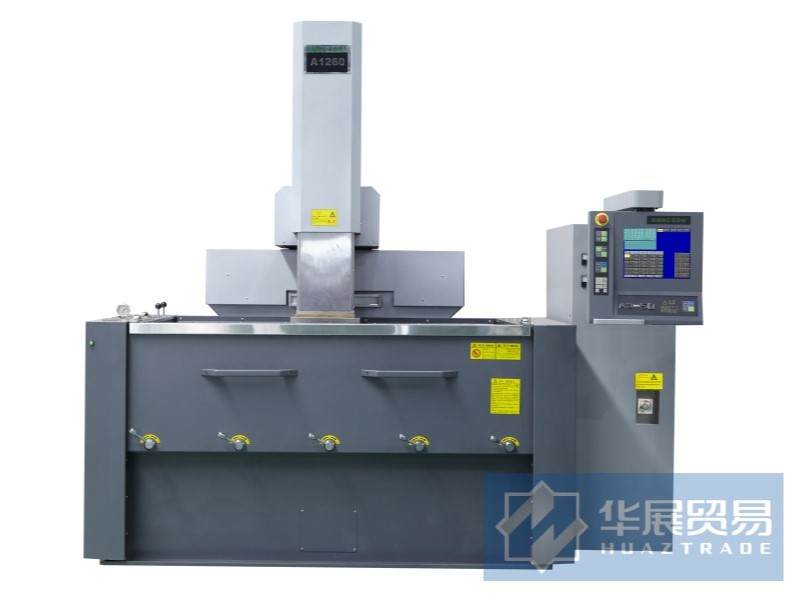

数控火花机ADI1200

功能说明:

ADI1200是北京迪蒙数控推出的性能先进的新型牛头式火花机,集结了许多最先进的技术,可实现各类大件高速均匀加工,对铜公和石墨都具有很好的加工效率与效果。也可以作为石墨火花机,专门使用石墨电极进行加工,性能优异。

该系列内置专家数据库系统,只需简单选择相应模块,便能自动编辑加工程式,按预期效果完成加工要求。是一款非常简单操作的电火花机床。

配备有高速石墨加工回路、硬质合金专用回路、钛合金专用回路、镜面加工回路、超高精加工回路、表面均化加工回路(选配)等。

  • 铜电极高精度、高速加工

  • 石墨电极高速、低损耗加工

  • 钨钢等硬质合金高速加工

  • 各类大件高速均匀加工


在线咨询

产品详情

ADI1200是中国镜面火花机设备厂家——北京迪蒙数控推出的新型电火花机床,作为中国火花机技术奠基人和开拓者、国内镜面火花机技术源头,迪蒙数控技术底蕴深厚,在国内火花机领域有很高的声誉。北京迪蒙火花机在市场上拥有广泛的用户群体,产品标志“DMNC-EDM”。

主机参数表


产品系列

ADI 系列

机床型号 单位

1200

工作台面尺寸

(材质)

mm

1250*800

(铸铁)

工作台承重T

3

X 轴行程mm

1200

Y 轴行程mm600
Z 轴行程mm

450

主轴端到台面的最大距离mm

930

最大电极重量KG

120

工作液槽内腔尺寸mm

2100*1250*600

最高液位mm

460

工作液箱容积L

1800

机床重量T

6.6

机床外形尺寸mm

3760*3128*2618

单向重复定位精度(X\Y\Z全行程)μm

7/5/3.5

油槽开闭方式


手动升降

润滑系统


手动




数控电源装置全系列
最大加工电流50A
电源输入规格380V
操作系统windows 7
系统语言中文/英文
用户存储容量标准>500MB,可制定
存储方式CF卡、外部存储器
输入方式触摸屏、USB、LAN
外部接口类型USB、LAN
显示方式15寸液晶屏
同时控制轴数四轴四联动
最大加工效率≥500mm3/min
最小电极损耗≤0.1%
最优表面粗糙度Ra≤0.2μm
坐标数60
补偿系统各轴分别进行步距误差补偿、平面步距误差补偿、扭距补偿、间隙补偿
编辑功能加工过程中可进行NC文件编辑
图形显示功能XY/YZ/ZX平面、加工中描图、后台的描图、摇动形状的描图、放电图等
最小指令单位1μm
最小驱动单位1μm
最大进给速度4m/min
最大抬刀速度5m/min
机床总功率12.5KVA
摇动类型自由摇动、象限摇动、锁定摇动、立体摇动
加工编辑工具

专家系统 LN辅助工具、procon
